防爆硬密封氣動對夾蝶閥D673H-16C
時間：2019-09-19 23:57:11 來源：貫良自控閥門 點擊：0次

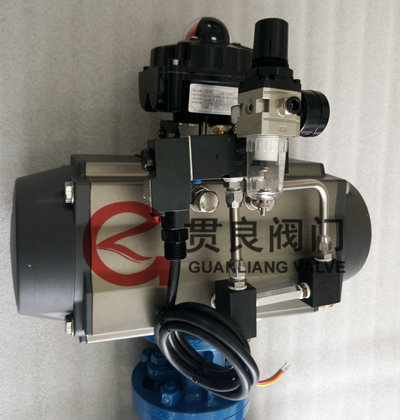

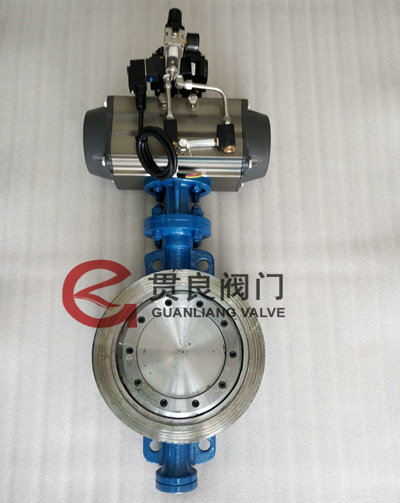

防爆硬密封氣動對夾蝶閥D673H-16C采用雙作用執行器、防爆限位開關、防爆電磁閥和空氣過濾減壓閥。氣動對夾式金屬密封蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能好的目的。
防爆硬密封氣動對夾蝶閥具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動對夾硬密封蝶閥既可作切斷介質用，又可作調節介質的流量用。金屬偏心蝶閥閥桿軸線與蝶板密封面間偏置一個尺寸A，并與閥體通道軸線偏置一個尺寸B，閥座回轉軸線與閥體通道軸線形成一個偏心角α，故形成三偏心。蝶閥從0°～90°開啟時，蝶板密封面會在開啟的瞬間立即脫離閥座密封面，在其90°～0°關閉時，只有在關閉的瞬間，其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封。防爆硬密封氣動對夾蝶閥D673H-16C閥座與蝶板上的密封面之間無任何摩擦，去除了磨損和泄漏的可能性。
